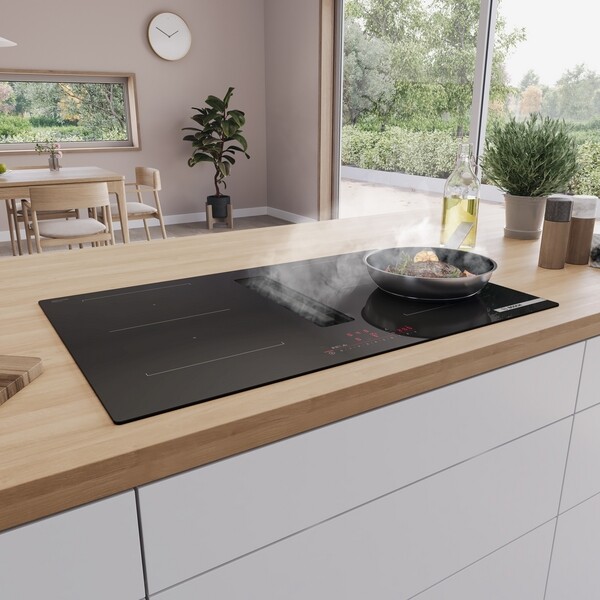

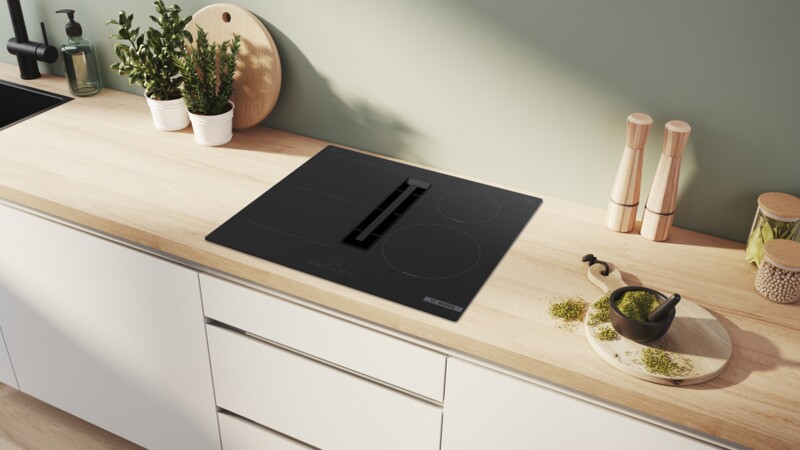

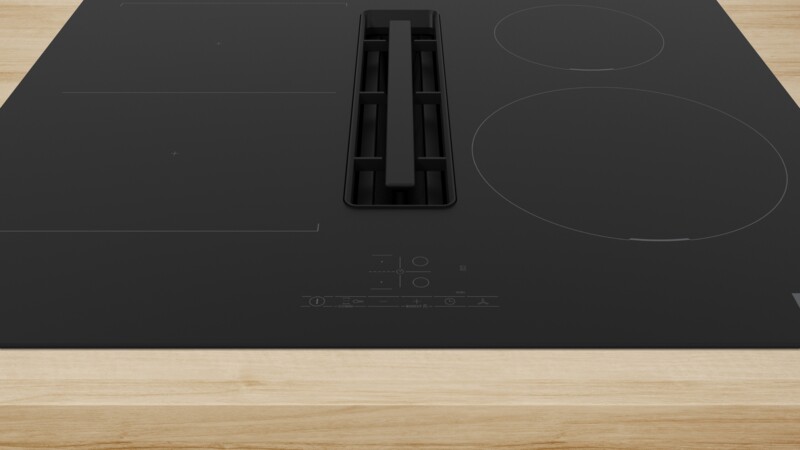

PVS611B16E, Indukcijska ploča za kuhanje s integriranom napom

Fleksibilnost zona za kuhanje

• 60 cm: prostor za 4 lonca ili tave.
• CombiZone
• : kombinira dvije indukcijske zone u jednu veliku, taman za veliko posuđe.

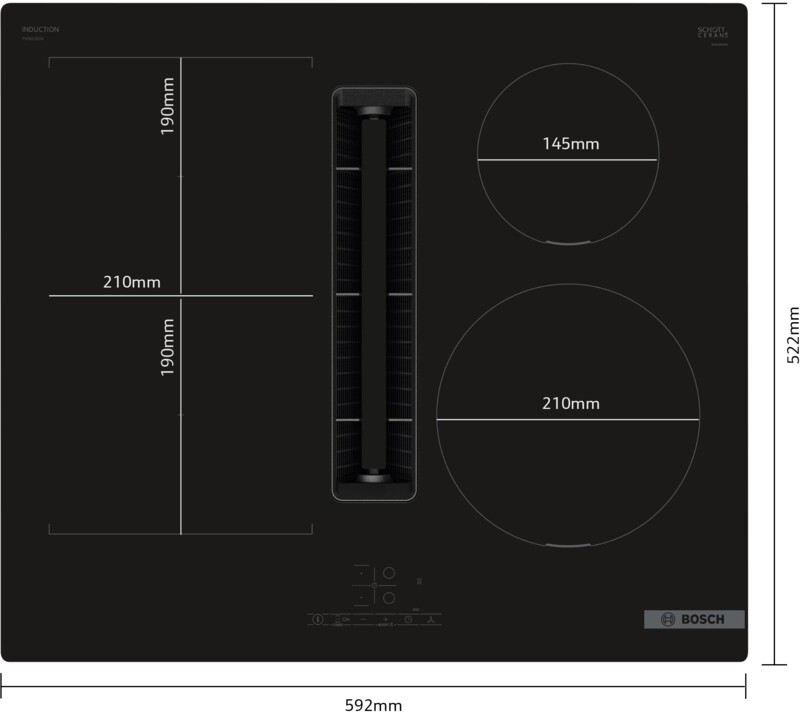

• Prednji lijevi: 190 mm, 210 mm, 2.2 KW (maks. snaga 3.7 KW)
• Stražnji lijevi: 190 mm, 210 mm, 2.2 KW (maks. snaga 3.7 KW)
• Stražnji desni: 145 mm , 1.4 KW (maks. snaga 2.2 KW)
• Prednji desni: 210 mm, 2.2 KW (maks. snaga 3.7 KW)

Pogodnost upotrebe

• TouchSelect: odabir željene zone za kuhanje i jednostavno postavljanje željene razine snage: nadzirite snagu utisnutim tipkama +/- dodir.
• 17 stupnjeva: precizno prilagodite toplinu sa 17 razina snage (9 glavnih razina i 8 srednjih razina).
• Timer za isključivanje: isključuje zonu za kuhanje po završetku postavljenog vremena (npr. za kuhana jaja).
• Brojač vremena za odbrojavanje: alarm se oglašava na kraju postavljenog vremena (npr. za tjesteninu).

Ušteda vremena i učinkovitost

• Funkcija PowerBoost za sva polja za kuhanje
• : brže prokuhajte vodu zahvaljujući 50% više energije nego na najvišoj standardnoj razini.
• QuickStart funkcija: prilikom uključivanja, ploča za kuhanje automatski odabire zonu za kuhanje s posudom (postavljenom dok je ploča isključena).
• ReStart funkcija: u slučaju nenamjernog isključivanja, vratite sve prethodne postavke ponovnim uključivanjem ploče za kuhanje u roku od 4 sekunde.
• QuickStop: brzo isključite zonu za kuhanje jednim duljim dodirom.

Dizajn

• Bez okvira

Sigurnost

• Digitalni dvostupanjski indikator preostale topline za svako polje za kuhanje: prikazuje koja su područja za kuhanje još uvijek vruća ili topla.
• Dječija sigurnosna brava: spriječava nenamjerno aktiviranje ploče za kuhanje.
• Glavni prekidač: isključite sve zone za kuhanje pritiskom na tipku.
• Sigurnosno isključivanje: iz sigurnosnih razloga, grijanje se zaustavlja nakon unaprijed određenog vremena bez interakcije.

Postavljanje

• Dimenje proizvoda (VxŠxD mm): 223 x 592 x 522
• Potrebna veličina niše za ugradnju (VxŠxD mm) : 223 x 560 x (490 - 490)
• Min. debljina radne površine: 16 mm
• Priključna snaga: 7.4 KW
• Funkcija PowerManagement: ograničite maksimalnu snagu ako je to potrebno (ovisi o zaštiti osigurača električne instalacije).

Dodatni pribor

• Clean Air Plus filtar za mirise, N**0155 uključena
• Moguća je ugradnja u izrez redne ploče od 60 cm

Indukcijska ploča za kuhanje sa integriranom napom

• Indukcijska ploča za kuhanje s potpuno integriranom visoko učinkovitom napom za prozračivanje.
• Prikladno za konfiguraciju kanaliziranog ili recirkuliranog usisavanja zraka (uključujući različite softverske načine rada). Pribor za ugradnju za recirkulaciju bez kanala, među njim četiri filtra za mirise cleanAir i teleskopski klizni element, uključen je u ploču za kuhanje. Dostupan je pribor za druge mogućnosti ugradnje, detalji u bilješkama o planiranju.
• Estetski integriran dizajn, potpuno u ravnini s površinom s lebdećim staklo-keramičkim elementom otpornim na toplinu za slobodno kretanje i postavljanje kuhinjskog posuđa.
• Ventilacijski sustav s 3 elektronički kontrolirane razine snage ventilatora i 1 pojačanom / intenzivnom razinom snage ventilatora (s automatskim vraćanjem) TouchSelect: odabir željene zone za kuhanje i jednostavno postavljanje željene razine snage prema korisničkom sučelju:
• - Automatsko uključivanje ventilacijskom sustava prilikom upotrebe zone za kuhanje.
• - Automatsko zakašnjenje isključenja nakon kuhanja za uklanjanje preostalih mirisa nakon kuhanja (na specifičnoj, izuzetno tihoj razini buke, 12min kod odvođenja zraka putem kanala, 30min kod ponovnog kruženja zraka, moguće ručno isključivanje).
• - Potpuni ručni nadzor putem TouchSelect: odabir željene zone za kuhanje i jednostavno postavljanje željene razine snage.
• Visoko učinkovit ventilator s niskom razinom buke i energetski učinkovitom tehnologijom BLDC. Visoke stope odvođenja zraka s izuzetno niskom razinom buke i ugodnim frekvencijama zvuka zbog psihoakustički i aerodinamički optimizirane unutrašnjosti s ugrađenim, nevidljivim ventilatorom. Izuzetno otporna na pad tlaka, čak i s dugim i kompleksnim kanalima.
• - Filtar za masnoću koji se lako odvaja i jednostavno čisti te jedinica za sakupljanje tekućine:
• - Priručno uklanjanje jedinice jednom rukom putem lebdeće staklo-keramičke ručke.
• - Integrirani, opsežni, visoko učinkoviti filtri za masnoću od nehrđajućeg čelika s 12 slojeva za filtraciju i crnim pokrivnim slojem za poboljšanu estetsku integraciju. Učkinovitost filtracije masnoća od 94 %.
• - Svi su dijelovi jedinice jednostavni za čišćenje, potpuno prikladni za perilicu posuđa i otporni na toplinu. - (Gornja) jedinica za sakupljanje tekućina kapaciteta od 200 ml za uobičajena slučajna prolijevanja ili kondenzaciju prilikom kuhanja.
• - Snažan drenažni sustav za prolijevanja više od 200ml tekućina
• - Sigurnosni sakupljač tekućina s dodatnim kapacitetom od 700ml za ozbiljnije slučajnosti. Moguće pranje u perilici posuđa. Jednostavan pristup i odvajanje odozdo.
• - Cjelokupan kapacitet sakupljanja od 900ml (200ml + 700ml).
• - Vodonepropustan sustav ventilatora.
• - Priručno uklanjanje jedinice jednom rukom putem lebdeće staklo-keramičke ručke.
• -Integrirani, opsežni, visoko učinkoviti filtri za masnoću od nehrđajućeg čelika s 12 slojeva za filtraciju i crnim pokrivnim slojem za poboljšanu estetsku integraciju. Učkinovitost filtracije masnoća od 94 %.
• - Svi su dijelovi jedinice jednostavni za čišćenje, potpuno prikladni za perilicu posuđa i otporni na toplinu.
• - (Gornja) jedinica za sakupljanje tekućina kapaciteta od 200 ml za uobičajena slučajna prolijevanja ili kondenzaciju prilikom kuhanja.
• - Snažan drenažni sustav za prolijevanja više od 200ml tekućina
• - Sigurnosni sakupljač tekućina s dodatnim kapacitetom od 700ml za ozbiljnije slučajnosti. Moguće pranje u perilici posuđa. Jednostavan pristup i odvajanje odozdo.
• - Cjelokupan kapacitet sakupljanja od 900ml (200ml + 700ml).
• - Vodonepropustan sustav ventilatora.
• Djelotvornost ventilacijskog sustava:
• - Djelotvornost odvođenja zraka putem kanala (u skladu s EN 61591): min. normalna postavka 330 m3/h , maks. normalna postavka 500 m3/h, maks. postavka Boost-/Intensive 622 m3/h.
• - Djelotvornost odvođenja kod ponovnog kruženja zraka (u skladu s EN 61591): min. normalna postavka 252 , maks. normalna postavka 441 , maks. Postavka Boost-/Intensive 595.
• - Razina buke kod odvođenja zraka putem kanala (Razina zvučne snage u skladu s EN 60704-3): min. normalna postavka 61 re 1 pW, maks. normalna postavka 69 re 1 pW, maks. postavka Boost-/Intensive 74re 1 pW.
• - Razina buke kod ponovnog kruženja zraka (Razina zvučne snage u skladu s EN 60704-3): min. normalna postavka 55 re 1 pW, maks. normalna postavka 66 re 1 pW, maks. postavka Boost-/Intensive 72re 1 pW.
• - Učinkovitost filtra za masnoću (u skladu s EN 61591) 94 %.
• Svi podaci o djelotvornosti privreeni su i temelje na zadnjim rezultatima ispitivanja s naprednim prototipovima i bit će ažurirani nakon ispitivanja konačnih proizvoda.
• - Djelotvornost odvođenja zraka putem kanala (u skladu s EN 61591): min. normalna postavka 330 , maks. normalna postavka 500 , maks. postavka Boost-/Intensive 622 .
• - Djelotvornost odvođenja kod kruženja zraka (u skladu s EN 61591): min. normalna postavka 252 , maks. normalna postavka 441 , maks. Postavka Boost-/Intensive 595.
• - Razina buke kod odvođenja zraka putem kanala (Razina zvučne snage u skladu s EN 60704-3): min. normalna postavka 61  re 1 pW, maks. normalna postavka 69  re 1 pW, maks. postavka Boost-/Intensive 74  re 1 pW.
• - Razina buke kod ponovnog kruženja zraka (Razina zvučne snage u skladu s EN 60704-3): min. normalna postavka 55  re 1 pW, maks. normalna postavka 66  re 1 pW, maks. postavka Boost-/Intensive 72  re 1 pW.
• - Učinkovitost filtra za masnoću (u skladu s EN 61591) 94 %.
• Podaci o potrošnji i energetskoj učinkovitosti (u skladu s Odredbom (EU) br. 65/2014):
• - Razred energetske učinkovitosti: B(u rasponu razreda energetske učinkovitosti od A+++ do D).
• - Razred iskorištenja dinamike fluida: A.
• -Prosječna godišnja potrošnja: 57.
• - Razred učinkovitosti filtracije masnoća: B.
• - Min. normalna postvka i maks. normalna postavka buke: 61 & 69 .
• - Razred energetske učinkovitosti: B (u rasponu razreda energetske učinkovitosti od A+++ do D).
• - Razred iskorištenja dinamike fluida: A .
• - Razred učinkovitosti filtracije masnoća: B .
• - Min. normalna postvka i maks. normalna postavka buke: 61  & 69 .
• 2 x 2 baterija izravno integriranih, visoko učinkovitih filtara za mirise cleanAir (u konfiguraciji s kruženjem zraka).
• - Optimizirana učinkovitost smanjenja mirisa  za kuhanje jela s kompleksnim molekulama mirisa (npr. ribe).
• - Velika površina filtra s visokim sposobnostima smanjenja mirisa.
• - Životni vijek od 360 sati kuhanja (neregenerativan).
• - Filtri niske razine buke s optimiziranom psihoakustikom.
• - Jednostavan pristup i uklanjanje odozgo.
• - Upozorenja o zasićenosti filtra za mirise  cleanAir putem obavijesti na korisničkom sučelju i putem aplikacije Home Connect s prikladnom mogučnošću ponavljanja narudže nadopune (nadopuna za komplet filtara cleanAir HEZ9VRCR0).
•
• Za konfiguraciju s odvođenjem zraka putem kanala: 2 x 2 baterija uzravno integriranih, visoko učinkovitih akustičkih filtara niske razine buke za znanto niže razine buke i poboljšanu psihoakustiku.
• - Optimizirana učinkovitost smanjenja mirisa  za kuhanje jela s kompleksnim molekulama mirisa (npr. ribe).
• - Velika površina filtra s visokim sposobnostima smanjenja mirisa.
• - Funkcija anti-pollen: Filtar zadržava iznimno veliku količinu peluda i deaktivira alergene zadržane filtrom.
• - Životni vijek od 360 sati kuhanja (neregenerativan).
• - Filtri niske razine buke s optimiziranom psihoakustikom.
• - Jednostavan pristup i uklanjanje odozgo.
• -Nadopuna za komplet filtara cleanAir HEZ9VRCR0.
• Za konfiguraciju s odvođenjem zraka putem kanala: 2 x 2 baterija uzravno integriranih, visoko učinkovitih akustičkih filtara niske razine buke za znanto niže razine buke i poboljšanu psihoakustiku.

Napomene o planiranju i instalaciji

• Prikladno za kanalizirane ili recirkulirane instalacije za usisavanje zraka u 4 različite mogućnosti (bez kanala, djelomično i potpuno kanalizirana recirkulacija ili kanalizirano usisavanje zraka). Pribor za ugradnju za recirkulaciju bez kanala, među njim četiri filtra za mirise cleanAir i teleskopski klizni element, uključen je u ploču za kuhanje. Priloženi pribor omogućuje jednostavnu i brzu instalaciju i može se planirati na svim dubinama radne ploče ≥60 cm. Za druge vrste ugradnje preporučuje se jedan od sljedećih kompleta pribora:
• - HEZ9VDKR1 za djelomično kanaliziranu recirkulaciju u radnim pločama dubine ≥60 cm s maks. visinom radne ploče 960 mm. HEZ9VDKR0 za djelomično kanaliziranu recirkulaciju u radnim pločama dubine ≥70 cm s maks. visinom radne ploče 960 mm.
• - HEZ9VDKE1 kao početni komplet za kanalizirano usisavanje zraka u radnim pločama dubine ≥60 cm.
• Za dovršetak potpuno kanaliziranog usisavanja zraka ili za bilo koje drugo individualno planiranje recirkulacije na raspolaganju su različiti dodaci za kanale.
• Prijedlozi za planiranje:
• -Instalacija je moguća i u otoku kao i za konfiguracije na zidu.
• - Proizvod je u skladu s Ispitnom metodom s igličastim plamenom (u skladu s IEC 60695-11-5) I razredom zapaljivosti V2 (u skladu s UL94).
• - Maksimalna dubina uranjanja je 223mm ispod stakla za uređaje postavljene gore i 227mm za uređaje postavljene u ravnini.
• - Uređaj mora biti slobodno dostupan odozdo (npr. za pristup donjem sigurnosnom sakupljaču tekućine).
• - S integriranim ventilacijskim sustavom za prozračivanje nije potrebno postavljanje lažnog poda ispod površine za kuhanje. Mora biti moguće ukloniti ladice i/ili police u podnoj jedinici. Moguće je zadržati stražnju ploču podne jedinice - potreban je samo izrez za odvod zraka (položaj i veličinu moguće je naći u uputama za postavljanje).
• - Za instalaciju s recirkulacijom bez kanala potreban je okomiti otvor min. 25 mm iza stražnje ploče namještaja. Za idealnu djelotvornost prepručuje se 50mm.
• - Minimalna debljina radne površine je 16mm za uređaje postavljene gore i za uređaje postavljene u ravnini u standardnom sustavu instalacije.
• -Cjelokupna težina uređaja je 26kg - nosivost i stabilnost, posebice kod jako tankih radnih površina, mora se poduprijeti upotrebom prikladnih struktura. Kod cjelokupne je težine uređaja i radne površene potrebno uzeti u obzir specifikacije strukturalne cjelovitosti proizvođača.
• - Za instalacije s djelomičnim odvođenjem zraka putem kanala i kruženjem zraka bez kanala, u dijelu podnožja potreban je otvor s povratnim tokom od ≥400cm2. Otvor je moguće ostvariti putem izlaznih rešetki, lameliranih rešetki ili neupadljivo skraćenih podnožja, ovisno o asortimanu proizvođača kuhinjskog pokućstva.
• - Odvodu za zrak na stražnoj strani uređaja moguće je izravno pristupiti s muškim elementom za ravne cijevi (DN 150).
• -Ventilator otporan na pad tlaka dozvoljava dulje i kompleksnije kanale do 8m s tri pregiba od 90°, a i dalje zadržava učinkovitost.
• - Prilikom instalacije ploče sa integriranom napom s odvođenjem zraka putem kanala i kamina s dimnjakom, električnom je vodu za napajanje uređaja potreban prikladan sigurnosni prekidač. To nije potrebno za konfiguracije s kruženjem zraka
• -  U konfiguraciji s odvođenjem zraka putem kanala, potrebno je postaviti jednosmjernu klapnu (ili povratnu klapnu) s maksimalnim otvornim tlakom od 65Pa.
